중계반 예비전원 이상

수신반 중계기 고장표시

중계기 59번에 고장 표시가 뜬다.

입출력표를 확인해보니 Add1로 검색되는 것을 보아 해당구역의 중계반의 문제일 확률이 높다.

중계반으로 이동.



중계반 예비전원 이상

예비전원 고장 표시확인

반응형

중계반 예비전원 이상으로 고장표시가 되어있다.

판넬을 열어 예비전원을 점검한다.

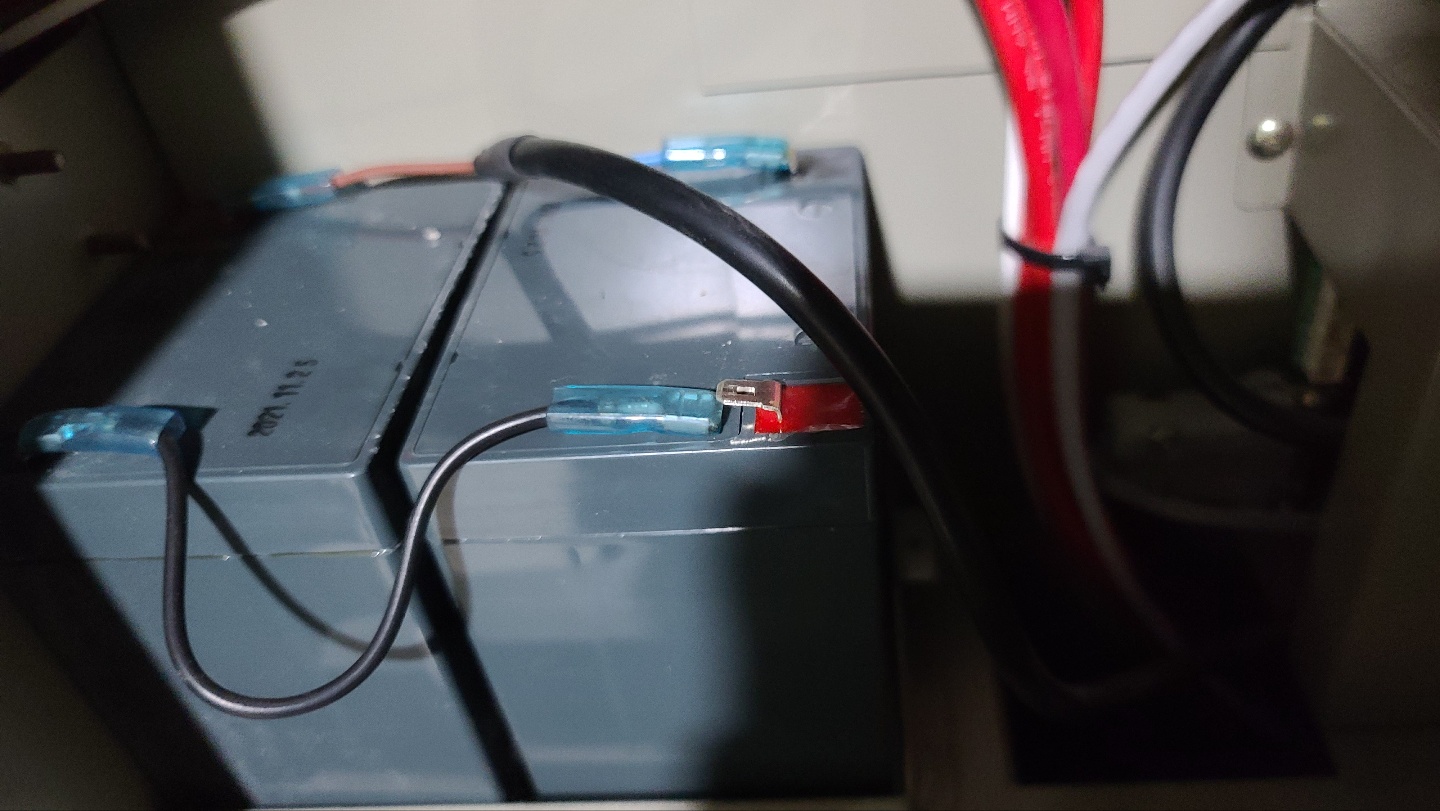

예비전원 단자 빠짐

자세히 보면 예비전원 배터리의 +측 선 한가닥이 빠져있다.

전날 중계반 전원공급장치의 보드를 교체하면서 중계반도 점검하였는데 이때 빠졌던 것이다.

그래서 수신반에 고장표시가 뜬 것이고 배터리에 재결선 시켜준다.

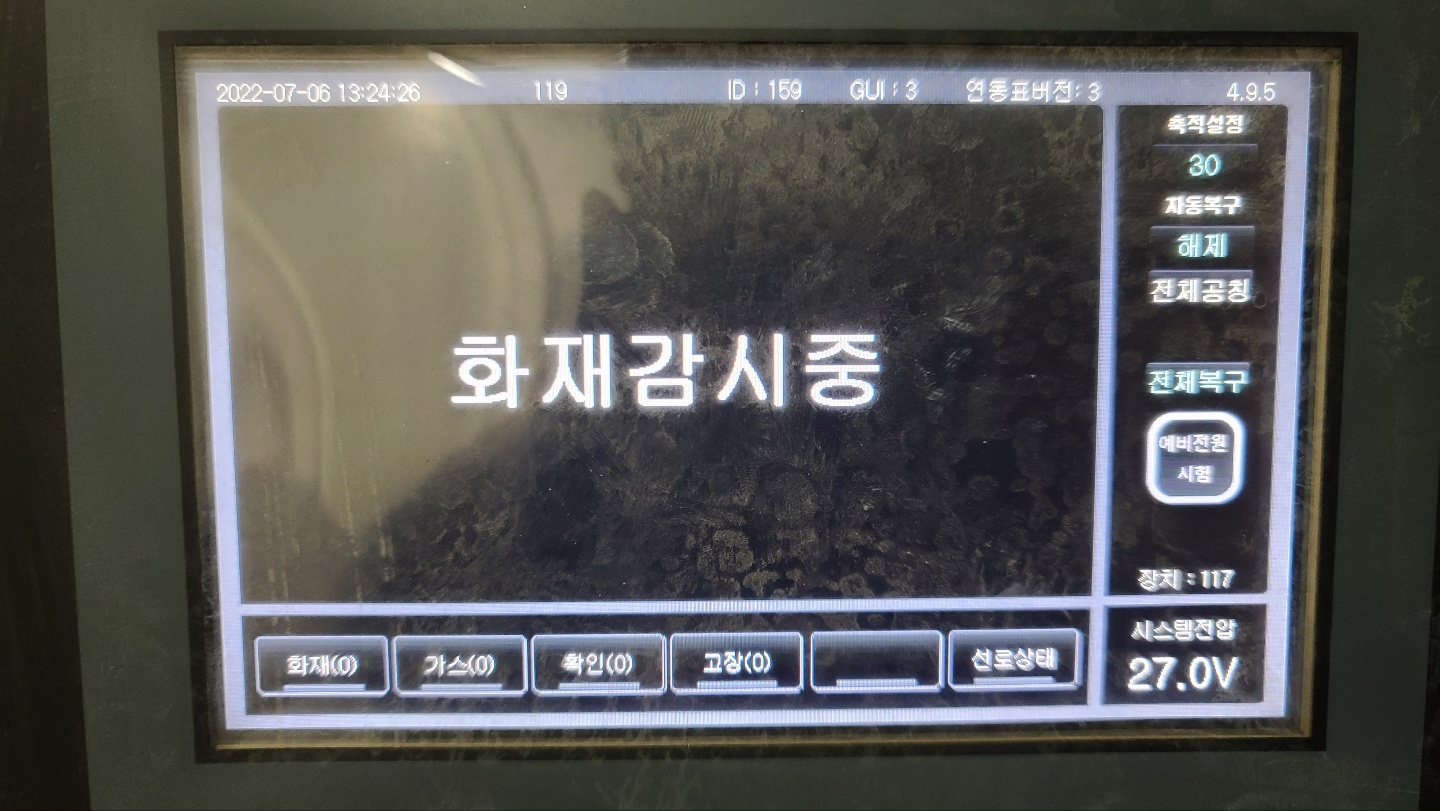

중계반 정상 작동 확인

예비전원의 선로를 결선 후 중계반의 고장표시가 사라진것을 확인할 수 있다.

이상없이 화재감시중.



다음에는 해당지구 전원공급장치의 메인보드 교체 방법에 대해서 올리겠다. 끝
