공동현관문 개방 후 반복적인 열림 닫힘이 발생할때

공동현관문에 고장이 발생했다.



공동현관문 개방 후 닫힐때까지 간헐적 열림이 2~3회 발생이 된 뒤 완전 닫힘 후 더이상 열리지 않는다는 것이다. 그리고 닫힌 상태에서 공동현관문 상단의 컨트롤러에서 딸깍 딸깍 하는 기계음이 반복적으로 들린다.

허우대만 멀쩡한 공동현관문

우선 현관문의 컨트롤러를 살펴본다.

닫힘 후 안전센서 램프에 반복적인 신호가 들어온다.

안전센서 LED에 반복적인 신호가 들어온다

답은 간단히 나온다.



안전센서 수신부와 안전센서 측에서 이유없이 신호를 보내는 것이다.

우선 수신기는 평소 고장이 잘 나지않으므로 센서를 교체한다.



센서 교체요령

나는 센서

반응형

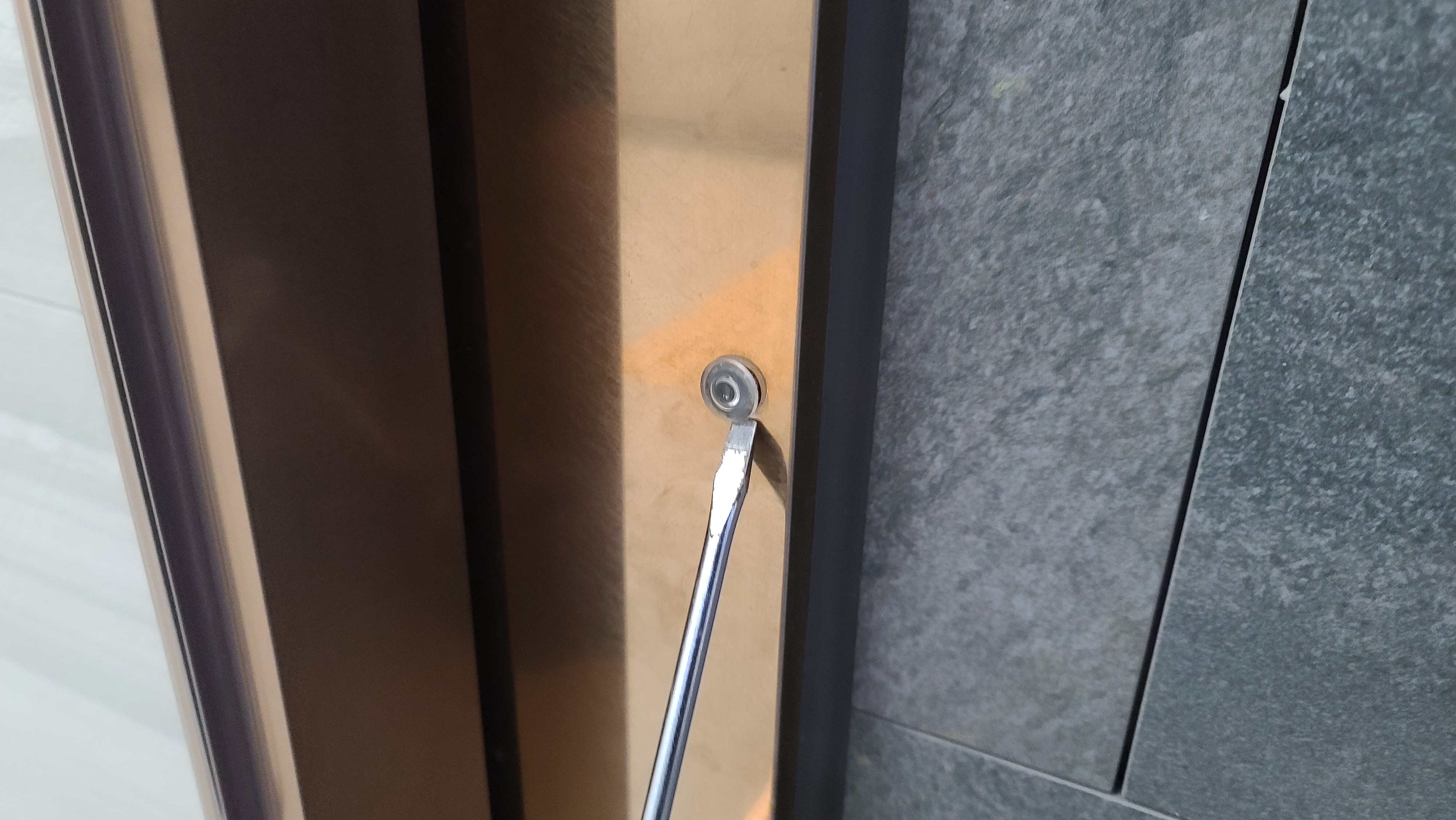

안전센서를 일자드라이버로 가장자리를 들어올리면 공동현관문 프레임에서 살짝 튀어나오는데 안전센서 케이블이 날카로운 프레임에 까지지 않도록 천천히 잡아당긴다.

안전센서

안전센서 분리

2핀 커넥터로 접속된 센서 분리 후 새로 가져온 안전센서로 교체해준다. 이때 주의사항으로는 센서부는 발광부와 수광부 2개의 센서로 구성되는데, 케이블 색상에 주의해서 꽂아준다. 파란색 안전센서는 파란색 케이블에, 회색 안전센서는 회색 케이블에 꽂아준다.

케이블 접속 후 공동현관문 프레임에 약간 힘을주어 센서를 눌러주면 다시 자기자리에 가서 고정이 된다.



교체가 끝났으니 테스트를 해보자.



문이 닫혀있을때 컨트롤러에서 반복적으로 들리던 릴레이 소리가 더 이상 안들린다. 즉, 센서 고장으로 인한 문제였던 것이다. 그리고 안전센서에 손을 갖다데면 릴레이 소리가 들리는것 까지 확인 완료.



이상없이 고쳐졌다. 돈들이지 말고 간단히 해결되었다.



다음에는 공동현관문 컨트롤러 불량으로 인한 교체로 돌아오겠다. 끝.
